Устройства для соединения и резки проводов

При строительстве и ремонте воздушных линий качество контактов определяет надёжность всей трассы. Дефектный стык нагревается, увеличивает потери и со временем приводит к отказу. Поэтому для монтажа применяют проверенное приспособление для соединения проводов — прессовое, механическое и режущее оборудование, рассчитанное на большие сечения и работу в полевых условиях.

Что применяют для соединения проводов

Для полного цикла работ с проводом, грозозащитным тросом применяют:

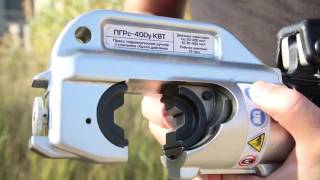

• Гидравлические прессы ПГР, ПГРс для опрессовки наконечников, гильз сечением от 4 до 300 мм².
• Сменные матрицы под конкретную марку зажима, провода.
• Соединительные зажимы типа САС, овальные соединители СОАС для сталеалюминиевых проводов АС.
• Тросорезы и гидравлические ножницы для реза проводов АС, АСК и СИП без разлохмачивания повивов.

Опрессовка вместо скрутки

Современная технология монтажа основана на обжиме. Приспособление для соединения проводов без скрутки обжимает соединитель на проводе, формируя монолитный контакт. Такой стык проводит ток без перегрева, выдерживает тяжение провода в пролёте, а его прочность приближается к прочности самого провода.

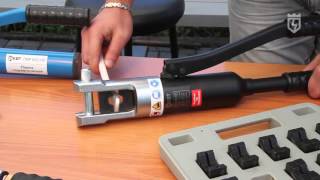

Гидравлический привод обеспечивает необходимое усилие. При сечениях до 300 мм² смыкание матриц вручную невозможно, поэтому встроенный насос развивает усилие до 12 тонн и доводит обжим до заданного размера по калибру. После опрессовки размер контролируют штангенциркулем или шаблоном: у алюминиевых зажимов матрицы намеренно не смыкаются полностью, и качество подтверждает именно контрольный размер, а не полное смыкание.

На что смотреть при подборе

Оборудование подбирают под конкретные задачи бригады:

• Максимальное сечение — пресс должен перекрывать самый крупный провод на объекте.
• Марка провода — зажимы, матрицы подбирают под конкретный типоразмер, например АС 240/32.
• Материал — алюминиевые поверхности зачищают под слоем смазки ЗЭС, стальной сердечник опрессовывают отдельно.
• Масса и габариты — при работе на опоре, в стеснённых условиях компактность инструмента существенна.

Контактные поверхности зачищают до металлического блеска непосредственно перед монтажом, поскольку алюминий быстро окисляется на воздухе.

ЭнергоМаш — производитель собственной линейки, официальный представитель КВТ, поэтому вы получаете приспособления для соединения проводов между собой с гарантией 12 месяцев. Специалисты подберут матрицы под требуемые сечения, проконсультируют по технологии, организуют отгрузку по Москве, в любой регион России. Оставьте заявку — менеджер рассчитает комплект под конкретный проект ВЛ.
